RJC型長軸深井泵系列
選用美國公司先進的水力模型和結構設計，采用亞什蘭工藝知芯，葉片流道部位環氧涂復等多種新工藝，產品性能優良，使用壽命長。水泵效率高，比國內J，JD，JC型水泵高2-8%，效率曲線平緩，高效區域?qū)拸V，工作范圍增加10-20%，節能效果顯著：采用甩沙裝置，迷宮式結構使沙粒無法進入軸承；葉輪軸，電機軸均采用銅軸承支撐，軸的徑向跳動控制在美國標準0.13以內.泵運行平穩,噪音低;可采用閉式傳動系統的特殊結構設計.以及可選用球墨鑄鐵或多種牌號不銹鋼材料,以滿足客戶的各種特殊使用工況和技術要求.
流量Q：最大2400m3/h
揚程H：最高250m
應用范圍：自來水廠,水電站,火力發電站,鋼鐵廠,農業灌溉,消防,市政等

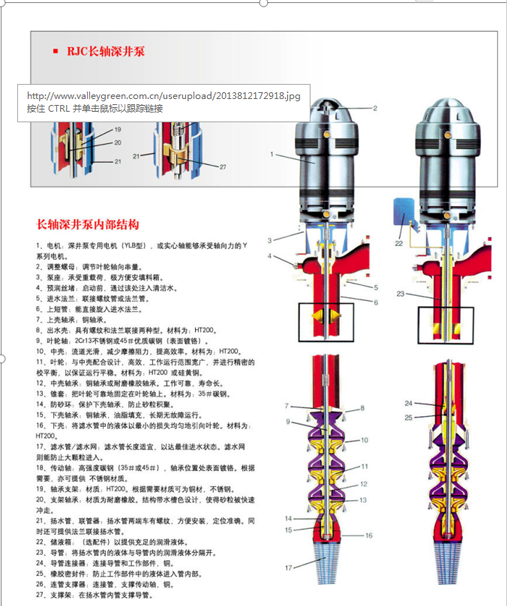

1、調整螺母：調節葉輪軸向串量。
2、泵座：承受重載荷，極方便于安裝填料箱。
3、預潤絲堵：?jiǎn)?dòng)前，通過該處注入清潔水。
4、進水法蘭：聯接螺紋管或法蘭管。
5、上短管：能直接旋入進水法蘭。
6、上殼軸承：銅軸承
7、出水殼：具有螺紋和法蘭聯接兩種型式。材料為：HT200。
8、葉輪軸：2Cr13不銹鋼或45#優質碳鋼（表面鍍鉻）。
9、中殼：流道光滑，減少磨擦阻力，提高效率。材料為：HT200。
10、葉輪：與中殼的配合設計，高效，工作運行范圍寬廣，并進行精密的校平衡，以保證運行平穩。材料為HT200或硅黃銅。
11、中殼軸承：銅軸承或耐磨橡膠軸承。工作可靠，壽命長。
12、錐套：把葉輪可靠地固定在葉輪軸上。材料為：35#碳鋼。
13、防砂環：保護下殼軸承，防止砂粒積聚。
14、下殼軸承：銅軸承，油脂填充，長期無故障運行。
15、下殼：將濾水管中的液體以最小的損失均勻地引向葉輪。材料為：HT200。
16、濾水管/濾水網
