產品介紹：

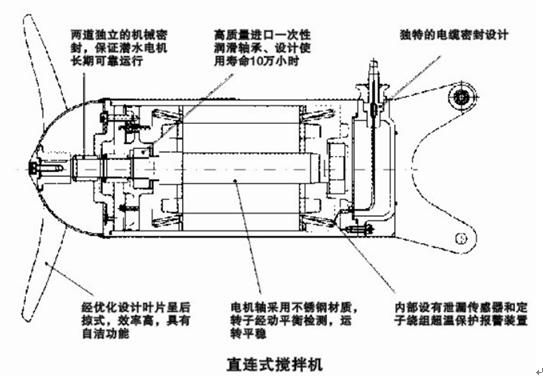

結構特點：
混合攪拌系列產品選用多級電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。
潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。
用途及適用條件：
混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業企業需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
■污水（廢水）/活性污泥的混合
■控制濃縮污泥分離
■酸、堿中和及PH值調整工藝
■防止顆粒在池壁和池底的凝結和沉淀
■提高傳熱系統的效率
■其它需要保持二相或三相不離分的場所
特別提示：潛水攪拌機必須完全潛入水中工作，禁止在易燃易爆和強腐蝕性及高溫的環境中工作。針對特殊工作，公司可為用戶提供特殊設計。
性能參數
潛水攪拌機：電機繞組絕緣等級：F；防護等級IP68；工作制式：S1；
在額定電壓為380V，頻率為50Hz的性能參數如下表：
|
規格型號 |
電機功率 （kW） |
額定電流 （A） |
葉輪轉速 (rpm) |
葉輪直徑 （mm） |
水推力 （N） |
重量 （kg） |
|
|
混合攪拌系列 |
QJB0.85/8-260/3-740/C/S |
0.85 |
3.4 |
740 |
260 |
163 |
55/58 |
|
QJB1.5/6-260/3-980/C/S |
1.5 |
4.4 |
980 |
260 |
290 |
55/58 |
|
|
QJB2.2/8-320/3-740/C/S |
2.2 |
5.9 |
740 |
320 |
582 |
74/77 |
|
|
QJB4/6-320/3-980/C/S |
4 |
10.8 |
980 |
320 |
609 |
74/77 |
|
|
QJB1.5/8-400/3-740/S |
1.5 |
5.6 |
740 |
400 |
382 |
76/80 |
|
|
QJB2.5/8-400/3-740/S |
2.5 |
7.3 |
740 |
400 |
575 |
76/80 |
|
|
QJB3/8-400/3-740/S |
3 |
8.6 |
740 |
400 |
642 |
78/82 |
|
|
QJB4/6-400/3-980/S |
4 |
10.3 |
980 |
400 |
1010 |
80/84 |
|
|
QJB4/12-620/3-480/S |
4 |
14 |
480 |
620 |
1230 |
240/245 |
|
|
QJB5/12-620/3-480/S |
5 |
18.2 |
480 |
620 |
1420 |
240/245 |
|
|
QJB7.5/12-620/3-480/S |
7.5 |
28 |
480 |
620 |
1963 |
255/270 |
|
|
QJB10/12-620/3-480/S |
10 |
32 |
480 |
620 |
2361 |
255/270 |
|
注：是否配導流罩，由水處理工藝決定。在上表混合攪拌系列中，“重量”一列所標的兩個數字分別表示不帶導流罩和帶導流罩的重量；以上規格型號為常規產，但不局限于上表，可為客戶拓展設計新的或含特殊要求的攪拌機。

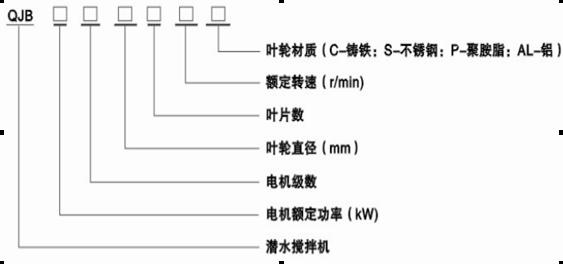

型號表示：
安裝示意圖：
注：1、潛水攪拌機的專用安裝系統，可在無需排除池中污水的情況下，能快速安裝和拆卸攪拌機；

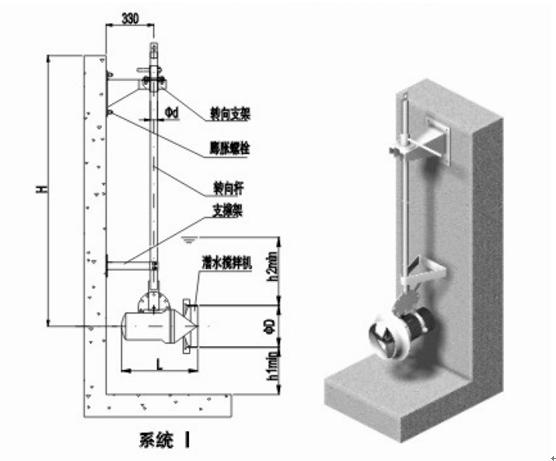

2、安裝系統I只適合用于池深≤3m，機型為QJB0.85/8和QJB1.5/6，可在水平方向和垂直方向調節角度；

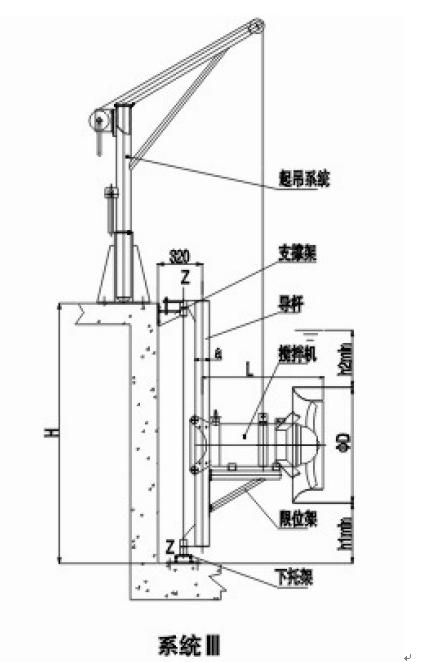

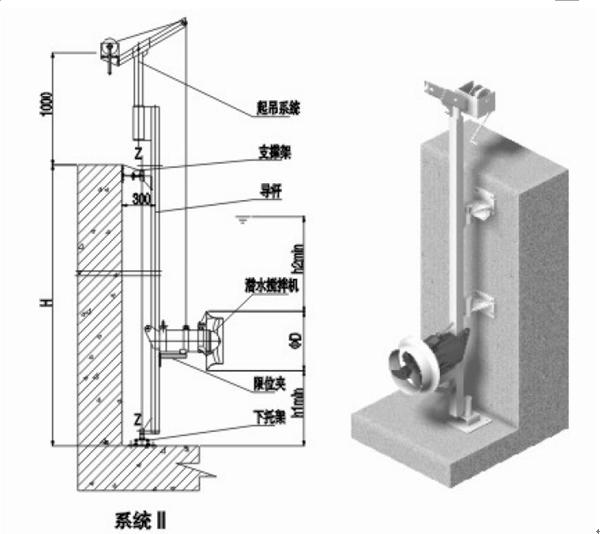

3、安裝II、III，導桿可沿水平方向繞Z軸旋轉，最大轉角為±60°；
4、當H>5m，應在安裝系統II、III導桿中間添加一支撐架；
5、支撐架和下托架與池壁、池底均用膨脹螺栓或化學錨栓固定。推薦設預埋件；
6、客戶訂貨時，請?zhí)峁┏厣罴俺匦蛨D，以便確定導桿尺寸和支撐架個數；
7、安裝系統材質采用不銹鋼和碳鋼防腐兩種供選擇；
8、多臺攪拌機可共用一套移動起吊系統
