產品簡介
BQW系列煤礦用隔爆型潛污水電泵(以下簡稱電泵)，執行MT／T671—2005《煤礦用隔爆型潛水電泵》標準，防爆性能符合GB3836.1—2000《爆炸性氣體環境用防爆電氣設備.通用要求》和GB3836.2—2000《爆炸性環境用防爆電氣設備.隔爆型電氣設備.隔爆型電氣設備“d”》的規定。防爆標志為EXd I，結構緊湊，使用維護方便。
WQB系列隔爆型潛水排污泵，在電機結構上采用先進的隔爆技術，電機防爆性能按GB3836.1—2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.2—2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定制成隔爆型，防爆標志為EXdⅡBT4，結構緊湊，使用維護方便。

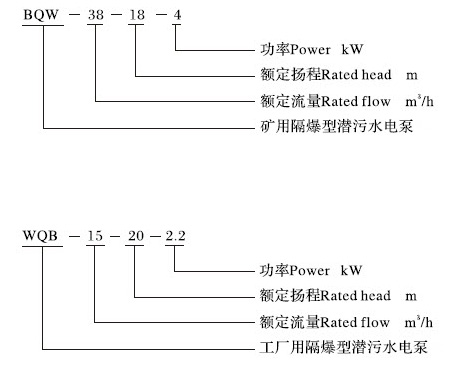

產品型號說明
產品特點
BQW系列隔爆型潛水排污泵。
1、各零件間的隔爆面見隔爆型潛水排污泵結構示意圖。
2、連接隔爆外殼的螺栓應裝有彈簧墊圈，防止自動松脫。
3、電纜壓蓋、接線盒蓋、接線盒、上軸承座、機殼、軸承壓蓋、下軸承座為隔爆部件。
WQB系列隔爆型潛水排污泵電機內部的爆炸性氣體混合物產生爆炸時，隔爆外殼應不隕壞，并且內部火焰不會通過隔爆外殼接合面引起外部由一種、多種氣體或蒸汽形成的爆炸性環境的點燃。
組成隔爆外殼的零件均按GB3836.2—2000的規定作水壓試驗，以保證能承受最大內部爆炸壓力。
1、各零件間的隔爆面見圖1隔爆型潛水排污泵結構示意圖。
2、連接隔爆外殼的螺栓應裝有彈簧墊圈，防止自行松脫。
3、電纜壓蓋、接線盒蓋、接線盒、上軸承座、機殼、軸承壓蓋、下軸承座為隔爆部件。
4、本隔爆型潛水排污泵適用于IIB級，溫度組別為T1-T4組的可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合物場所，機組最高表面溫度。
產品適用范圍
BQW系列隔爆型潛污水電泵適用于具有瓦斯或煤塵爆炸危險的礦中，在采掘工作面、巷道、井底水窩、局部積水水坑排送含有巖屑、煤粒、沙石等固體顆粒的污水也適用一般礦山排水。
WQB系列隔爆型潛水排污泵主要適用于工廠ⅡB級，溫度組別為T1-T4組的可燃?xì)怏w或蒸汽與空氣形成的爆炸性混臺物場所的污水排放和其它含固體顆粒的清水介質中。同時適用市政工程，城市工業、商業、醫院、賓館、住宅區的污水排放和農田灌溉以及其它含固體顆粒的清水介質中。
使用條件
BQW系列隔爆型潛污水電泵：
淺水中(水位不低于吸水網罩)和潛入水中(潛入深度不超過5m)。
輸送介質溫度不超過40℃。
輸送介質pH值在4-l0范圍內。
含固體顆粒的介質，其體積濃度一般不超過2％。
工作環境溫度0～40℃。
介質中固體最大顆粒徑不大于泵流道過流斷面最小尺寸的50％。
WQB系列隔爆型潛水排污泵：
最高介質溫度：40℃
被輸送介質PH值：5 ～ 9
可通過最大固體顆粒直徑：φ7～φ250mm(詳見技術標準)
最大潛水深度：10m
每二次啟動間隔時間不小于l0分鐘
